Graphic轨道式摄像机器人系统

2016-08-09

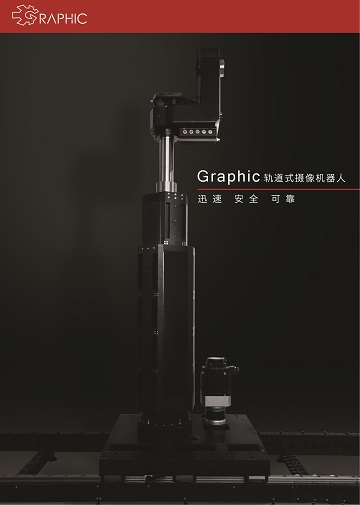

Graphic 轨道式摄像机器人系统经过特别的设计,在业界原有的轨道式摄像机器人基础上,提升了精度和可靠性。“迅速、安全、可靠”,是Graphic 轨道式摄像机器人追求的品质,确保更高品质的产品质量,从而确保优于其他供应商产品。可以高性价比、无风险的实现制片人及导演想要传达的拍摄效果,无论是在电视节目、商业广告、电影还是虚拟效果。



Graphic轨道式摄像机器人是按照电视直播流程设计的系统,一个操作人员可以操作多台拍摄机器人按照设定的拍摄路径去操作摄像机,极大地提高了工作效率。提供与其他第三方的自动化控制系统的集成方案,充分展现演播室自动化的优越性。



Graphic 轨道式摄像机器人系统特点

>  轨道运动与云台的升降,马达的运转均采用静音设计。

>   采用双向定位的轨道运行方式,控制系统采用了两组直流电机同步驱动伺服技术,车体移动平稳流畅,方向控制精确。

>   一个控制系统可以同时控制多台轨道机器人,极大的提高工作效率。

>   升降立柱采用套管式同步升降机构设计,升降行程大,立柱升降运动平稳流畅。

>   云台结构采用L型开放式结构设计,承载大,支持各种品牌型号的广播级摄像机、摄影机。

>   具备全方位、俯仰、聚焦、变焦等功能的控制。



Graphic轨道式摄像机器人技术参数

自由度轨道式拍摄机器人最大承重50kg
2段1-1.6米/3段1-2米升降可调
移动速度0-4米每秒、无极可调
跟踪数据可提供;支持虚拟演播室及自动化控制系统
俯仰运动区间:+30°到-15°
旋转运动区间:180°/s
轨道支持 :重轨、轻轨、可自定义弯轨
控制系统可控制多台机器人运动
电视直播设计,支持拍摄动作排单播放



Graphic 轨道式摄像机器人系统在设计时还考虑到了虚拟场景,在拍摄的同时传输虚拟跟踪数据,使得它们可 以安装在虚拟系统中。它提供了与真实摄像机完全同步的虚拟机位运动轨迹,最终达到极其逼真的虚拟效果。
